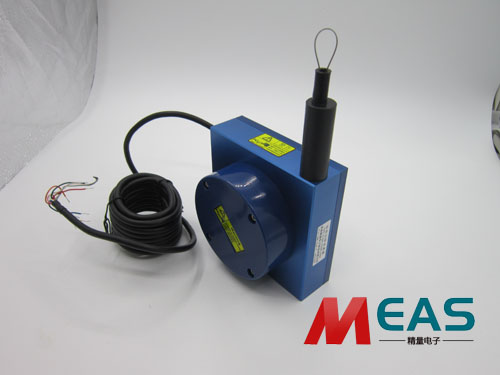

5米拉線式位移編碼器接線定義詳解（含信號輸出判斷）
5米拉線式位移編碼作為工業自動化、設備行程監測領域的核心測量部件，其接線操作的前提是精準確認產品的信號輸出模式。若未明確輸出類型就盲目接線，不僅會導致信號傳輸異常、測量數據失真，更可能引發不可逆的設備損壞，因此這一步驟必須嚴謹執行。拉線式位移編碼的信號輸出類型豐富多樣，適配不同的控制系統接口、現場工況與精度需求，我們以增量型拉繩編碼器為例，其常見的信號輸出模式主要包含以下四類，各有特點且接線邏輯截然不同：
1.正弦波信號輸出：輸出相位差 90° 的兩路正弦波信號，信號分辨率高、抗干擾能力較強，適配高精度運動控制場景，需配套具備正弦波解碼功能的 PLC 或運動控制器，接線時需嚴格區分兩路正弦波信號的正、負極與公共地。
2.推挽信號輸出：又稱互補輸出，每路信號包含正、反兩路互補信號，抗干擾性能優異，信號傳輸穩定性強，不易受外界電磁干擾影響，適用于工業現場粉塵多、電磁干擾強的惡劣工況，接線時需明確正相信號、反相信號與電源正負極。
3.方波信號輸出：輸出標準的高低電平方波信號，結構簡單、接線便捷，兼容性極強，可直接對接多數通用 PLC、單片機的 IO 口，調試成本低，適配中低精度的行程定位、速度監測場景，接線核心是區分方波信號線、電源正負極與公共地。
4.集電極開路輸出：屬于無觸點開關型輸出，輸出端為三極管集電極，需外接上拉電阻才能輸出有效信號，靈活性高，可適配不同電壓等級的控制系統，接線時需額外配置匹配的上拉電阻，并明確信號輸出端、電源端與公共地。
5米拉線式位移編碼基于以上不同的信號輸出模式，接線定義存在顯著差異，接線前必須落實具體輸出模式，具體操作要點如下：
1.優先核對產品核心資料：查看傳感器原廠說明書、出廠合格證或產品銘牌，上述資料會明確標注信號輸出類型，同時附帶詳細的引腳編號、接線定義及對應參數，這是最準確、最權威的判斷依據。無論哪種輸出模式，傳感器引腳通常分為電源類（電源正極、電源負極 / 公共地）、信號類（信號 A 相、信號 B 相、信號 Z 相，部分型號僅含 A、B 兩相），接線時需嚴格區分，杜絕電源與信號引腳接反、接錯。
2.針對性接線規范：不同輸出模式需遵循對應接線規則，例如推挽輸出需直接接入控制系統接口，集電極開路必須外接上拉電阻，正弦波輸出需匹配解碼設備的輸入引腳，確保接線符合設備手冊的要求。
5米拉線式位移編碼若接線不當，會引發雙重嚴重后果：一是信號輸出不準確，出現位移數據偏差、跳變、無信號反饋等問題，無法滿足工業監測的精度需求，導致設備行程控制失誤、生產流程中斷；二是燒毀拉線編碼器，錯誤接線會造成內部電路短路、元件過載，直接損壞傳感器核心部件，造成高額的設備維修成本與經濟損失，同時延誤現場作業進度與生產計劃。
為避免上述風險，建議接線前嚴格按照 “確認輸出模式→核對引腳定義→分步接線→通電測試” 的流程操作，通電后先通過控制系統讀取基礎信號，確認信號正常后再投入正式使用，全方位保障接線安全與測量精度。
